Опалубка для гражданского строительства

Индивидуальная опалубка для белого лицевого бетона. Авторский надзор
Футбольный стадион в Н.Новгороде построен к Чемпионату мира-2018 г.
Строительная опалубка для стадиона в Нижнем Новгороде
Опалубка колонн
Опалубка в аренду для строительства трибун стадиона «Лужники»
Опалубка для архитектурного бетона
Строительные леса и лестницы для высотных зданий и сооружений
Строительство штаб-квартиры РМК в Екатеринбурге по проекту мастерской Нормана Фостера
Опалубка для спортивных сооружений
Опалубка лифтовых шахт
Самоподъемные ветрозащитные экраны

Опалубка, ветрозащитные экраны и тентовые укрытия, лестницы, поддерживающие системы производства АО ФОРМАС предназначены для массового жилищного строительства, объектов спортивного, культурного, коммерческого и административного назначения, возводимых по типовым и индивидуальным архитектурным проектам различной сложности. Оборудование надежно и удобно в эксплуатации, поставляется на выгодных для строителей условиях аренды и покупки. Инженеры компании обеспечивают полный цикл технического сопровождения опалубочных работ на строительных площадках в любой точке страны.

  • Практика работы компании на объектах гражданского строительства ориентирована на потребности заказчика, его технологические и трудовые ресурсы, финансовые возможности. Опалубка производится на современном оборудовании по ГОСТу (ГОСТ Р 52085-2003 «Опалубка. Общие технические условия»), проходит все необходимые испытания и поставляется на объекты комплектно, по утвержденному графику.
  • Проектировщики и конструкторы ФОРМАС, инженеры службы технической поддержки обладают большим опытом создания и внедрения уникальных опалубочных технологий для воплощения в жизнь проектов, авторами которых являются ведущие российские и зарубежные архитекторы. Работая в тесном сотрудничестве с заказчиками, архитекторами, разработчиками рабочей документации, строительными подрядчиками, мы предлагаем наиболее экономичные и надежные индивидуальные решения и помогаем качественно и безопасно применять их в процессе строительства.
  • Наша команда технических специалистов – единственная в мире владеет практическими навыками проектирования, производства и внедрения в эксплуатацию специальных опалубочных систем и технологий для строительства монолитных зданий из белого архитектурного бетона при отрицательных температурах воздуха.

Опалубка горизонтальных конструкций

Решения для перекрытий, пандусов и других горизонтальных и горизонтально-наклонных конструкций

Опалубка вертикальных конструкций

Решения для фундаментов, стен, колонн, лестнично-лифтовых блоков

Специальная опалубка для высотного строительства

Решения для стен и ядер жесткости высотных зданий и сооружений

Опалубка для лицевого бетона и уникальной архитектуры

Решения для монолитного архитектурного железобетона, уникальных форм и конструкций

Опалубка горизонтальных конструкций

Компания ФОРМАС поставляет в аренду и в собственность опалубочные системы для строительства горизонтальных и горизонтально-наклонных конструкций различных типов, толщины и высотности. В производственной линейке представлена опалубка на стальных телескопических стойках, на рамах и опалубка из большепролетных модулей (опалубочных столов).

Инженеры-проектировщики компании владеют методиками оптимизации проектов применения опалубки на масштабных и технически сложных строительных объектах, повышения рентабельности использования опалубочного оборудования. В частности, при возведении трибун стадионов и других зрелищных сооружений применяется методика каскадной расстановки опалубки на рамах в сочетании с системой переопирания на телескопических стойках. Отработаны технологии эффективного использования систем опалубки перекрытий ФОРМАС для многоэтажных жилых домов, торговых и офисных центров и других объектов гражданского строительства.

Опалубка перекрытий из большепролетных модулей (опалубочных столов)
Для бетонирования крупноразмерных повторяющихся перекрытий жилых и коммерческих зданий
Опалубка перекрытий из большепролетных модулей (столов). Строительство многоквартирного монолитно-кирпичного жилого дома

Использование опалубки ФОРМАС из крупноразмерных выкатных модулей-столов увеличивает темпы строительства в несколько раз и позволяет выполнять опалубочные работы минимальным составом рабочих. Этот высокоэффективный тип опалубки перекрытий широко применяется в мировой практике для строительства многоквартирных домов, бизнес-центров, гостиниц, выставочных комплексов и других зданий с регулярной планировкой этажей.

Опалубочные модули (столы) ФОРМАС проектируются под форму и размеры перекрытий. Необходимый комплект опалубки собирается на строительной площадке до начала возведения этажей. Выдвижные опоры с регулируемыми домкратами позволяют бетонировать перекрытия в широком диапазоне высот. После набора бетоном распалубочной прочности опалубочный стол с помощью опорной тумбы с роликами перекатывается по горизонтали на другой участок бетонирования или выкатывается за пределы этажа и перемещается башенным краном на следующий ярус. Структурные элементы опалубочных столов — фермы и балки — изготовлены из легкого и прочного легированного алюминия, элементы крепления и оснастка — из стали.

Для повышения оборачиваемости опалубочных столов в проектах устройства опалубки предусмотривают систему переопирания. В качестве поддерживающией «страховки» применяются стальные телескопические стойки ФОРМАС. Для бетонирования некратных участков перекрытий используется разборно-переставная опалубка ФОРМАС на рамах.

Преимущества для заказчика

  • очень высокие темпы опалубочных работ
  • сокращение долгосрочных потребностей в рабочей силе
  • повторяющийся характер операций упрощает организацию и планирование работ
Опалубка перекрытий на рамах
Для строительства, ремонта и реконструкции перекрытий всех типов, толщины, конфигурации и высотности
Рамная опалубка перекрытий ФОРМАС

Опалубка ФОРМАС на стальных модульных рамах — это экономичное и практически универсальное решение для строительства перекрытий в зданиях жилого и нежилого назначения. Из рам нескольних типоразмеров при помощи крестовых связей собираются объемные опорные модульные конструкции проектной высоты. Для повышения жесткости и геометрической неизменяемости модули объединяются линейными связями. В дальнейшем их можно переставлять на следующий участок бетонирования в сборе: вручную, с помощью подъемного крана или перекатывать по горизонтали при помощи быстросъемных колес.

Система сборных модульных рам ФОРМАС позволяет бетонировать перекрытия всех типов: плоские и сводчатые, балочные и безбалочные, в том числе расположенные на значительно высоте — 30 и более метров. Например, при строительстве многосветных помещений, атриумов, консолей.

В процессе ремонта или реставрации потолков и перекрытий рамная опалубка ФОРМАС используется также в качестве временной поддерживающей системы и лесов. Для безопасного доступа на рабочие горизонты система комплектуется лестницами.

Рамная опалубка ФОРМАС изготовлена из бесшовных стальных труб, защищенных от коррозии горячим цинкованием, а в модификации «эконом» — качественной порошковой окраской. Данное оборудование доступно для аренды или покупки.

Преимущества

  • выгодная аренда
  • простой монтаж не требует высокой квалификации строителей
  • высокая рентабельность владения: многолетняя интенсивная эксплуатация без потери качества опалубки
Опалубка перекрытий на телескопических стойках
Для частной малоэтажной застройки, строительства перекрытий в стесненных условиях и в качестве системы переопирания

Для массового жилищного строительства, в том числе малоэтажной коттеджной застройки и других строительных объектов с перекрытиями высотой до 4 м наиболее практичным выбором является опалубочная система ФОРМАС на стальных телескопических стойках. Это экономичная, легкая, очень простая и надежная в эксплуатации опалубочная система. Переставляется и монтируется вручную. Используется совместно с другими типами опалубки перекрытий ФОРМАС для некратных участков или в очень узких местах, а также в качестве системы переопирания - для увеличения оборачиваемости опалубки перекрытий на рамах или из большепролетных модулей (столовой опалубки).

В отличие от многих аналогичных систем, конструкция телескопических стоек ФОРМАС детально продумана, эргономична и рассчитана на интенсивную эксплуатацию без снижения жесткости и надежности. Стойки выдерживает нагрузку не менее 22 кН даже при максимальном удлинении. Стальные трубы защищены от коррозии горячим цинкованием. Опалубка имеет долговечный регулировочный узел: стальные литые гайки с накатной самоочищающейся резьбой выдерживают удары молотком даже при минусовых температурах.

При строительстве каскадным методом перекрытий многоэтажных монолитно-каркасных зданий, трибун стадионов и других спортивно-зрелищных сооружений телескопические стальные стойки ФОРМАС применяются в тандеме с рамной опалубкой — в качестве системы переопирания. Прогрессивный каскадный метод позволяет ускорить строительство и увеличить оборачиваемость рамной опалубки.

Преимущества

  • выгодная аренда и покупка
  • усовершенствованная конструкция - простая в обращении, надежная и долговечная
  • удобный монтаж даже в очень стесненных условиях
  • монтаж и перестановка без подъемного крана
Опалубочная система ФОРМАС на стальных телескопических стойках
Опалубка перекрытий на стальных рамах
Строительство жилого многоквартирного дома. Опалубка перекрытий в большепролетных модулях (опалубочных столах)

Опалубка для вертикальных конструкций

Семейство стеновых опалубок ФОРМАС разработано с учетом самых высоких современных требований к строительству вертикальных и вертикально-наклонных монолитных конструкций. Все оборудование разрабатывается и производятся в соответствии с ГОСТ Р 52085-2003 «Опалубка. Общие технические условия» и другими нормативными требованиям.

Унифицированная оснастка опалубки различных типов, сочетаемость модульных и балочно-ригельных опалубочных систем ФОРМАС через специальный адаптер, а также многолетний профессиональный опыт инженеров-проектировщиков компании в работе с данными системами опалубки позволяют оптимизировать затраты заказчиков на комплектацию объектов различной сложности и масштаба.

Универсальная опалубка со стальными перфорированными ригелями
Для стен, колонн, пандусов, одностороннего бетонирования стен подземных паркингов и других заглубленных пространств

Экономичная балочно-ригельная опалубка ФОРМАС с перфорированными стальными ригелями и деревянными балками разрабатывалась конструкторами АО ФОРМАС как базовая технология для решения большинства стандартных и нестандартных задач в гражданском строительстве. Система применяется для возведения стен, колонн, пандусов, вертикальных и вертикально-наклонных конструкций из монолитного железобетона.

В сочетании с рамами-контрфорсами данная опалубка применяется для одностороннего бетонирования стен котлованов — при строительстве подземных паркингов, цокольных этажей и т.д.

Сплошная перфорация ригелей с шагом в 60 мм позволяет свободного выбирать точки крепления подкосов и других элементов. Соединение по длине выполняется универсальным выпрямляющим замком. Это не только упрощает монтаж на строительной площадке, но и открывает широкие возможности для модификации системы под разные назначения и требования проектов. Для стен радиусной конфигурации используются дугообразные перфорированные ригели.

Базовый набор элементов данной опалубочной системы задействован в системах консольной, подъемно-переставной и самоподъемной опалубки, в конструкции самоподъемных защитных экранов и в некоторых других типах оборудования, применяемого при возведении многоквартирных домов, монолитно-каркасных зданий, спортивно-зрелищных сооружений и др.

Преимущества:

  • простой, ускоренный монтаж
  • надежность и долговечность
  • рентабельность: унифицированный набор элементов для решения широкого круга задач
Балочно-ригельная опалубка из алюминиевого сплава
Для стен монолитно-каркасных зданий, колонн, вертикальных и вертикально-наклонных конструкций

Сборно-разборная опалубка ФОРМАС с балками и ригелями из прочного алюминиевого сплава производится по I классу точности и обеспечивает отличное качество поверхности бетона после распалубки. Обладает высокой адаптивностью и универсальностью, используется для конструкций различных габаритов и форм.

По сравнению со стальной модульной опалубкой имеет меньший вес. Основные элементы – балки и ригели - изготавливаются из высокопрочного алюминиевого сплава, оснастка — из оцинкованной стали. Система быстрого крепежа «Т-образный паз — Т-образный болт» позволяет быстро и точно собирать опалубку даже для конструкций сложных очертаний.

Система эффективно применяется как в массовом строительстве жилья, так и в проектах с авторской архитектурой. При поточном методе строительства жилых комплексов, общественных и административных зданий монолитно-каркасного типа с регулярной планировкой этажей комплект панелей под размер стен собирается в начале строительства и используется в течение всего периода монолитных работ. Благодаря этому достигаются высокие темпы строительства и минимальная трудоемкость опалубочных работ.

Преимущества:

  • адаптивность к сложным формам
  • точная геометрия и высокое качество забетонированной поверхности
  • ускоренная сборка и перефанеровка
Модульные щитовые системы опалубки ФОРМАС с распалубочными углами
Для фундаментов, стен, колонн, коммуникационных и лифтовых шахт

Модульные щитовые опалубочные системы ФОРМАС с оптимизированным набором элементов изготавливаются из горячеоцинкованной стали или алюминиевого сплава и поставляются на строительные объекты в любую точку России на выгодных условиях аренды и покупки.

Щитовая модульная опалубка ФОРМАС для стен, колонн и фундаментов конструктивно усовершенствована с учетом особенностей эксплуатации на российских стройках. Так, стальные щиты усилены литыми угловыми элементами с пазом для удобной и безопасной регулировки положения щита «по месту». Стальные шкворни оснащены центрирующими цилиндрами. Отверстия под тяжи с литой крестообразной втулкой позволяют использовать линейные щиты для бетонирования прямых и угловых стен и колонн. Для соединения щитов по вертикали или горизонтали применяется единый универсальный выпрямляющий замок. Специальный адаптер позволяет переходить с модульной на сборно-разборную балочно-ригельную опалубку ФОРМАС.

Распалубочный угол с винтовым рычажным механизмом предназначен для быстрого и экономичного строительства лифтовых шахт и других замкнутых периметров. Процесс распалубки сокращается до нескольких минут: после достижения бетоном распалубочной прочности внутренний опалубочный модуль в сборе легко извлекается и переставляется краном на следующий участок бетонирования.

Преимущества:

  • традиционная стеновая опалубка, хорошо освоенная строителями
  • усовершенствованная конструкция щитов для продолжительной интенсивной эксплуатации на российских стройках
  • оптимизированная технология строительства лифтовых шахт и адаптер для перехода на сборно-разборную балочно-ригельную систему

Специальные решения для высотного строительства

При возведении высотных зданий, жилых и коммерческих объектов с авторской архитектурой темпы строительства, трудоемкость и стоимость монолитных работ определяются в первую очередь выбором рациональных опалубочных технологий. Под этим понимается как качество опалубочного оборудования, так и оптимизированная методика раскладки и монтажа опалубки на объекте. Поэтому в такого рода проектах особенно важно постоянное взаимодействие и взаимопонимание между подрядчиками и специалистами опалубочной компании.

АО ФОРМАС располагает опалубочными системами и технологиями, которые более десяти лет успешно применяются на объектах высотного и технически сложного гражданского строительства в разных регионах России. Инженеры-проектировщики, конструкторы, руководители проектов, специалисты службы технической поддержки компании обладают большим практическим опытом в использовании систем типовой инвентарной опалубки ФОРМАС для решения сложнейших нетиповых задач, а также в создании индивидуального оборудования под требования проекта. В каждом случае наша цель – предложить заказчику надежное, высокотехнологичное и экономически обоснованное решение его задач и оказывать ему постоянную техническую поддержку в процессе строительства.

Самоподъемная и подъемно-переставная опалубка
Для строительства ядер жесткости и фасадов многоэтажных и высотных зданий

В России здания выше 75 м считаются высотными объектами, выше 100 м – уникальными (Градостроительный кодекс РФ, гл.6, ст.48.1 «Особо опасные, технически сложные и уникальные объекты»). Подъемно-переставная и самоподъемная системы опалубки ФОРМАС позволяют возводить ядра жесткости и фасады многоэтажных и высотных зданий различных очертаний, с постоянным или переменным сечением.

Блок подъемно-переставных или самоподъемных консолей ФОРМАС имеет регулируемый угол наклона. Установленные в несколько ярусов рабочие платформы используются не только для опалубочных, но и для арматурных работ, а также для доставки строительных материалов на верхние ярусы. Это позволяет оптимизировать рабочий цикл и более рационально использовать крановое время. Самоподъемная опалубка ФОРМАС позволяет возводить здания практически любой высоты вообще без использования подъемного крана. Самоподъемные консоли поднимаются по направляющим подъема с помощью гидроприводов грузоподъемностью 100 кН. Этого достаточно, чтобы одновременно поднимать несколько рабочих платформ с опалубкой, арматурой, бетононасосом и другим строительным оборудованием. В аварийных ситуациях обратный клапан гидроцилиндра моментально блокирует движение подмостей.

Для точной установки опалубки в проектное положение, очистки и смазки после бетонирования рабочие платформы оборудованы подвижными каретками с простым механизмом ручной регулировки положения щита. Сплошное защитное ограждение с ветрозащитными экранами обеспечивает безопасность работ на значительной высоте.

Преимущества

  • эффективность: экономия трудозатрат и кранового времени, минимальная зависимость от погоды
  • универсальность: адаптируется к архитектуре возводимого здания
  • безопасность: система блокировки подъемного механизма, защитные ограждения и экраны
Оборудование для ветрозащиты и безопасности
Система самоподъёмных экранов для строительства многоэтажных и высотных зданий

Автоматизированная самоподъемная система защитных экранов компании ФОРМАС используется в строительстве многоэтажных зданий различной архитектуры и высотности. Сплошное ограждение из самоподъемных экранов защищает строительные горизонты от ветра, других неблагоприятных погодных явлений и создает на высоте полностью защищенные безопасные рабочие пространства.

Модульная конструкция автоматизированных защитных экранов ФОРМАС с гидроприводом адаптируется к типу основания, к зданиям с различным силуэтом и другими архитектурно-планировочными особенностям. В зависимости от типа основания подбирается соответствующая конструкция подъемных башмаков. У инженеров ФОРМАС есть опыт практического применения самоподъемной защитной системы на фасадах монолитно-каркасного офисного здания уникальной архитектуры с перекрытиями различных очертаний на четных и нечетных этажах.

Преимущества

  • экономия кранового времени
  • адаптивность к проекту здания
  • высокая безопасность благодаря автоматической блокировке
Скользящая опалубка
Для строительства ядер жесткости

Система скользящей опалубки ФОРМАС позволяет возводить монолитные ядра жесткости зданий практически неограниченной высоты и различной архитектурной формы. Принципиальным преимуществом перед аналогами является возможность тонкой юстировки положения щитов, угла наклона, а также бесступенчатое изменение толщины бетонируемой конструкции.

Скользящая опалубка ФОРМАС состоит из П-образных рам, цельнометаллических щитов, гидравлических домкратов и подмостей. Жесткость щитов обеспечивается горизонтальными ригелями, которые соединяются с ребрами щитов при помощи клиновых замков. Сплошная перфорация вертикальных ребер жесткости позволяет точно конфигурировать систему в соответствии с требованиями проекта, фиксируя ригели в нужном положении по высоте. Возможность в процессе бетонирования бесступенчато изменять толщину бетонируемой конструкции решена применением адаптеров в узлах соединения ригелей щитов с вертикальными стойками П-образных рам.

Преимущества

  • адаптивность к проектной конфигурации
  • бесступенчатая настройка толщины бетонируемой стены
  • безопасность строительства высотных зданий и сооружений
Опалубка и вспомогательное оборудование для высотного строительства
Блок самоподъемных защитных экранов ФОРМАС с независимыми гидроприводами

Специальные решения для конструкций из лицевого бетона и сложных архитектурных форм

Широкий ассортимент инвентарных опалубочных систем ФОРМАС позволяет решать большинство сложнейших архитектурных задач с помощью типовой опалубки. Но в ряде случаев необходимо разработать и изготовить специальную опалубочную систему или отдельные формообразующие элементы. В частности, специальная опалубка для монолитных конструкций из архитектурного бетона позволяет сразу после распалубки получить поверхность нужной фактуры и качества. При возведении элементов очень сложной конфигурации применение индивидуальной опалубки часто позволяет ощутимо снизить трудозатраты, ускорить темпы работ и в итоге вывести проект на более высокий уровень рентабельности. Поэтому перед тем, как заключить договор на производство опалубки для уникального архитектурного объекта, наши инженеры-проектировщики совместно со специалистами компании-заказчика и архитекторами прорабатывают различные концепции, используют 3D-визуализации, чтобы в итоге сделать оптимальный выбор между специальной опалубочной системой на базе инвентарной опалубки ФОРМАС и конструктивом индивидуального производства.

Опалубка и защитные системы для архитектурного бетона
Для зданий или отдельных монолитных и сборно-монолитных конструкций с особыми требованиями к качеству и внешнему виду забетонированных поверхностей

Архитектурный или, как его еще называют, лицевой бетон — это бетон, поверхность которого сразу после распалубки, без дополнительной доработки имеет особый внешний вид: определенную фактуру, цвет, сетку деформационных швов и т.д., в зависимости от требований архитекторов.

Инженеры компании ФОРМАС обладают уникальным опытом разработки опалубки и технического сопровождения опалубочных работ при строительстве колонн, перекрытий сложной конфигурации, а также лестничных маршей из монолитного и сборно-монолитного белого лицевого бетона (архитектурного бетона на белом цементе). Предлагаемая технология включает комплекс оборудования и мероприятий для зимнего бетонирования в условиях российского климата.

Для защиты конструкций из архитектурного бетона от негативных природных факторов, а также для обеспечения комфортных условий строительства разработаны два типа защитных укрытий. Каркасно-тентовое укрытие полностью закрывает от осадков строящийся верхний ярус здания. Модульная быстросборная тентовая конструкция адаптируется к конфигурации этажа. В собранном виде обладает достаточной жесткостью и стабильностью и переносится на следующий ярус подъемным краном.

С уровня 3-4 этажа строительные горизонты защищаются фронтально от ветровых воздействий. Для этого используется система самоподъемных ветрозащитных экранов ФОРМАС со съемными гидроприводами. Конструкция адаптируется к форме перекрытий. Как правило, один экран защищает сразу 2-3 яруса строящегося здания.

Преимущества:

  • короткие сроки и высокий профессиональный уровень проектно-конструкторских разработок опалубки для лицевого бетона
  • комплексное решение задач заказчика по опалубке и защитным системам для круглогодичного строительства в различных регионах России
Индивидуальные формы
Опалубка для уникальных архитектурных форм, технически сложных конструкций

Опалубка для элементов сложной конфигурации проектируется с применением 3D-моделирования. Это ускоряет работу над созданием сложных опалубочных форм, повышает точность и надежность сборки. Компьютерная визуализация основных монтажных процессов – это возможность для заказчика еще на стадии проектирования увидеть уникальное оборудование в действии.

Выбор материала для индивидуальной опалубки, а также технология монтажа зависят от особенностей проекта и специфики организации строительных работ на площадке. Индивидуальные формообразователи для кессонов, других элементов сложной формы могут быть изготовлены из ламинированной фанеры. Этот материал экономичен и в то же время достаточно прочен, чтобы обеспечить необходимую оборачиваемость в рамках строительства одного объекта. Для высоких нагрузок и интенсивного применения изготавливаются формообразователи из металла.

При особых требованиях к точности геометрических параметров, качеству лицевых поверхностей бетона, минимизации стыков на площадку могут поставляться готовые к монтажу опалубочные формы, собранные на производственно-логистическом комплексе АО ФОРМАС. Высокоточная сборка выполняется квалифицированными монтажниками под контролем главного инженера компании.

Преимущества:

  • короткие сроки и экономичность разработки индивидуальной опалубки
  • надежность и наглядность: CAD-проектирование, 3D-моделирование и визуализация рабочих процессов
  • шефмонтаж на строительной площадке и возможность поставки сложных опалубочных форм в сборе

Основные принципы

Вариативность решений

  • широкий ассортимент современных высококачественных опалубочных систем для всех типов конструкций
  • использование унифицированной оснастки и универсальных опалубочных систем
  • на преддоговорном этапе — проработка с заказчиком альтернативных вариантов устройства опалубки

Опыт и инновации

  • проверенное практикой опалубочное оборудование и технологии для безаварийного строительства гражданских объектов различного назначения
  • разработка и внедрение инновационного оборудования и технологий опалубки для экономичного решения задач заказчиков по строительству уникальных жилых и общественных зданий и сооружений

Ответственность за результат

  • тесное сотрудничество с заказчиком, архитекторами-проектировщиками, разработчиками рабочей документации, строительными подрядчиками на всех этапах работы над проектом
  • полный комплекс инженерно-консультационных услуг, эффективное управление проектами поставки и применения опалубки в процессе строительства

В договор поставки включены: рабочие проекты на устройство опалубки и дополнительного оборудования, комплект исполнительной проектно-конструкторской документации для устройства опалубки на строительном объекте (чертежи, спецификации, паспорта и инструкции по эксплуатации опалубки); услуги шефмонтажа, авторского и технического надзора на объекте, пусконаладка механизированного оборудования.

Примеры практических решений для промышленного строительства

Макет офисного здания РМК в Екатеринбурге
опалубка, леса, ветрозащита для строительства офисного здания в Екатеринбурге по проекту английского архитектора Нормана Фостера
опалубка колонны с палубой из шлифованной стали
Стальная опалубка колонн
монолитная колонна из белого лицевого бетона
опалубка
монолитные колонны и перекрытия из белого архитектурного бетона
самоподъемная ветрозащитная система с гидроприводом
строительные леса с лестницами

Штаб-квартира РМК

Штаб-квартира Русской медной компании (РМК) в Екатеринбурге станет первым в России реализованным объектом всемирно известного архитектора Нормана Фостера и первым в мире зданием из белого архитектурного бетона, строительство которого велось при отрицательных температурах воздуха. Авторский надзор за строительством осуществляют архитекторы бюро Foster+Partners (Великобритания).

Каркас здания выполнен из монолитного железобетона на белом цементе. Колонны и пилоны, а также плиты перекрытия из белого архитектурного бетона без последующей отделки. Всего в проекте более 20 типов многоугольных колонн и пилонов высотой до 11 м и более 50 видов элементов перекрытий сложной конфигурации.

Весь комплекс опалубки, защитных систем для уникального офисного здания, а также строительные леса и вспомогательное оборудование для монтажа фасадных модулей разработаны инженерами АО ФОРМАС в тесном сотрудничестве с генеральным подрядчиком строительства – компанией «ДАЙМОНД Билдинг» (ГК «Премьер»).

Решения:

Опалубка для колонн из белого лицевого бетона рассчитана на высокое гидростатическое давление самоуплотняющегося бетона. Каркасы изготовлены из стали, палуба из шлифованной листовой нержавеющей стали. Чтобы гарантировать точность сборки опалубки и ускорить строительство, в Екатеринбург колонны доставлялись с московской производственной базы компании в уже собранном виде.

Формообразователи для дисков перекрытий из белого лицевого бетона в виде плиты сложной конфигурации изготовлены из высококачественной ламинированной фанеры. Стальные рамы ФОРМАС, укомплектованные лестницами, служат поддерживающей системой для опалубки перекрытий и для доступа на рабочие горизонты.

Преимущества для заказчика:

  • профессиональное решение всего комплекса задач по опалубке, защитным и вспомогательным системам
  • доставка на стройплощадку готовых к монтажу опалубочных форм
  • авторский и технический надзор в течение всего строительного периода
футбольный стадион в Нижнем Новгороде
опалубка
опалубка колонн стадиона в Нижнем Новогороде
опалубка монолитных трехгранных колонн стадиона
аренда опалубки перекрытий

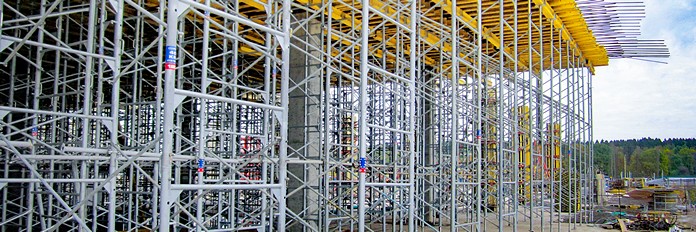

стальная рамная опалубка для перекрытий и лесов
опалубка

Футбольный стадион «Нижний Новгород»

Стадион на Стрелке в Нижнем Новгороде возводится к Чемпионату мира по футболу 2018 г. Силуэт круглого в плане здания, опоясанного колоннадой из трехгранных монолитных опор, органично вписан в природное окружение и архитектурный контекст. Спортивная арена вместимостью 45 тыс. человек отвечает всем современным требованиям ФИФА и УЕФА. Строительство ведется в сжатые сроки, это было одним из важных критериев при выборе технологий опалубки.

Решения:

Для фасадной колоннады из 88 трехгранных колонн высотой 46 м проектировщиками АО ФОРМАС была разработана опалубочная система из цельностальных щитов с угловыми элементами-стяжками. Опалубка рассчитана на высокое гидростатическое давление и позволяет выполнять бетонирование ярусами высотой до 12 м. Конструктивное решение без тяжей и точность изготовления стальных щитов и других элементов опалубочной системы обеспечили высокое качество бетонных поверхностей после демонтажа опалубки. Для безопасной работы на верхних ярусах колонн применялись консоли ФОРМАС с рабочим площадками.

Для строительства внешней обходной галереи заказчик взял в аренду опалубку перекрытий ФОРМАС на стальных оцинкованных рамах. Эта же рамная система, оборудованная лестницами, использовалась в качестве строительных лесов.

Преимущества для заказчика:

  • технологии опалубки рассчитаны на высокие темпы бетонных работ
  • высокое качество забетонированных поверхностей после распалубки
  • выгодные условия аренды опалубки перекрытий
опалубка из большепролетных модулей

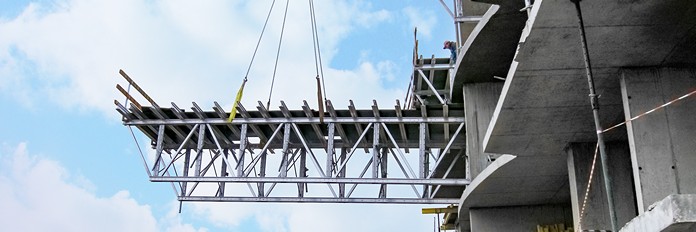

монтаж опалубки перекрытий из большепролетных модульных столов ФОРМАС
опалубка монолитных перекрытий многоэтажного жилого дома

Многоэтажный жилой дом в Краснодаре

16-этажный двухсекционный монолитно-кирпичный дом бизнес-класса c встроенными офисными помещениями построен в Фестивальном районе Краснодара. Площадь застройки составила 584,13 м2, толщина перекрытий — 200 мм, общая площадь опалубки перекрытий — 916,2 м2.

Решения:

Инженерами компании ФОРМАС был разработан проект строительства повторяющихся безригельных перекрытий в опалубке из большепролетных модульных столов. До начала бетонных работ под руководством специалистов службы технадзора компании был собран комплект опалубки из 28 модулей-столов площадью от 22 до 49 м2. В дальнейшем опалубочные столы в сборе перемещались подъемным краном. Прогрессивная технология опалубки перекрытий позволила подрядчику сдать объект жилищного строительства в эксплуатацию раньше установленного срока.

Преимущества для заказчика:

  • короткие сроки строительства жилья
  • экономия трудозатрат
